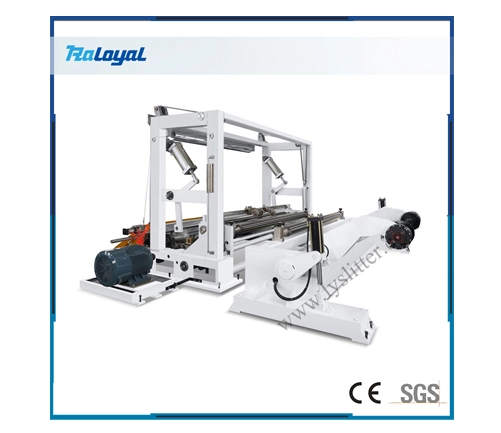

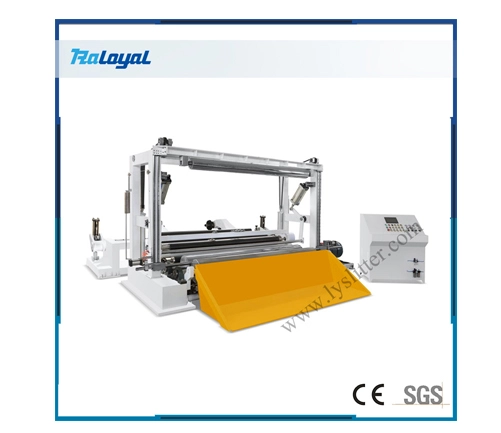

LYDG-2000 High Speed Slitting Machine
LYDG-2000 High Speed Slitting Machine
LYDG-2000 High Speed Slitting Machine
LYDG-2000 High Speed Slitting Machine

ماكينة حز عالية السرعة ، ، ، ،

تستخدم الماكينة بشكل رئيسي في شق وإعادة لف ورق عصا لفة كبيرة ، ورق كرافت وأنواع أخرى من لفات الورق.

التطبيق المعاملات التقنية السمة المميزة فيديو دعامة دعامة

التطبيق

تُستخدم الآلة بشكل أساسي لقص وإعادة لف اللفائف الكبيرة من ورق العصي، وورق الكرافت، وأنواع أخرى من لفائف الورق.

ورق بوند، ورق كوشيه مطفي، ورق شبه لامع، ورق النقل الحراري، ورق حراري مباشر، ورق معدني، ورق كرتون، كرتون حراري، وغيرها.

المعاملات الفنية

طراز الماكينة LYDG-2000

عرض البكرة الجامبو

2000 مم

قطر جهاز فك اللفافة

Ø1500 مم

الوزن الأقصى للبكرة الجامبو

3000 كجم

نطاق سُمك الورق

45-500 جم/م²

قطر إعادة اللف

Ø1500 مم

قطر قلب الورق لجهاز إعادة اللف

3”

سرعة القص الطولي

300 م/دقيقة

تفاوت نظام التحكم في الحافة (EPC)

≤0.1 مم

أدنى عرض للمنتج

50mm

الوزن

12000 كجم

مصدر الطاقة

380 فولت - 3 أوجه

القدرة الإجمالية

45KW

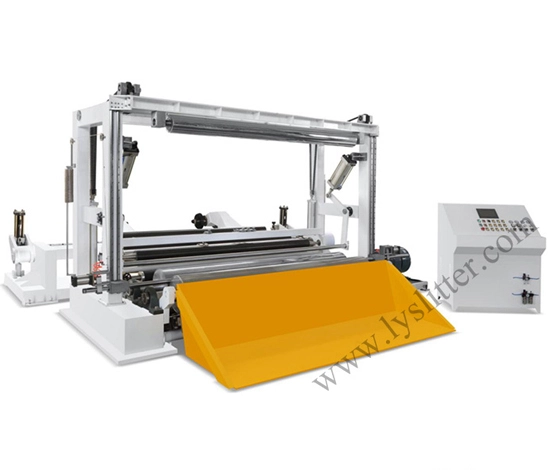

سمة مميزة

سمة مميزة

هيكل الوحدة الرئيسية:

1. الهيكل الرئيسي للماكينة مصنوع من الحديد الزهر والفولاذ (الحديد الزهر بعد المعالجة الثانوية ومعالجة التثبيت)

2. الأسطوانة الدافعة الرئيسية مصنوعة من أنابيب الفولاذ غير الملحومة (بعد المعالجة الحرارية، وتصلب السطح، والطلاء بالكروم، وتلميع المرآة، ومعالجة التوازن الديناميكي)

3. أسطوانة الضغط الدافعة الرئيسية مصنوعة من المطاط (مطاط النتريل بوتادين)

4. أسطوانات توجيه الخامة مصنوعة من الفولاذ (سبائك الألومنيوم) وأسطوانات مطاطية (مطاط النتريل بوتادين)

5. وضع تشغيل الهيكل الرئيسي وأعمدة إعادة اللف يستخدم العجلات المتزامنة والسيور.


وحدة فك اللف:

1. وحدة فك اللف تعتمد هيكلًا منفصلًا، وتستخدم تصميمًا هيدروليكيًا بدون أعمدة. حركة الذراعين تتم من خلال أسطوانات هيدروليكية منفصلة، ورفع وخفض الخامة بالكامل يتم من خلال أسطوانتين هيدروليكيتين أخريين؛

2. تعتمد نظام الذراع والقابض للتثبيت والرفع (مجموعة واحدة من جهاز تثبيت اللفة الأم بدون عمود لتحميل لفات الورق بقطر داخلي 3 بوصات و6 بوصات و12 بوصة)، مما يحسن الكفاءة ويقلل من كثافة العمل؛

3. مجموعة واحدة من جهاز الضبط الجانبي يمكنها الضبط الدقيق لليسار واليمين وللأمام والخلف من خلال عجلة يدوية.

4. مشغل شد فك اللف هو فرامل هوائية من العلامة التجارية الإيطالية RE، ويتم تحقيق شد ثابت من خلال PLC.


وحدة إعادة اللف:

1. الأعمدة تعتمد تصميمًا بدون عمود بمقاس 3 بوصات و6 بوصات (في حالة استخدام عمود هوائي، سيحدث انحناء أو كسر للعمود بسهولة)

2. مشغل شد إعادة اللف هو مجموعتان من الأسطوانات الفولاذية ويتحكم فيهما بالتعاون مع ذراع الضغط.

3. سكاكين القص مصممة خصيصًا لقص الورق عالي السرعة (5 مجموعات من السكاكين الدائرية)، ويمكن ضبطها بدقة.

4. مزودة بمنفاخ نفايات حواف الورق: يجمع حواف الورق المقصوصة وينقلها إلى مكان معين لتسهيل التنظيف.


وحدة المعدات الكهربائية:

1. محول التردد للمحرك الرئيسي يعتمد محول متجه من SINEE قطعة واحدة.

2. المحرك الرئيسي يعتمد محرك متجه من LICHAO قطعة واحدة.

3. يعتمد PLC مستورد لتحقيق تحكم دقيق ومستقر، وشاشة لمس ملونة حقيقية لعرض صور بسيطة وجميلة. بيئة إعداد المعلمات التفاعلية تلغي الحاجة إلى الإعدادات المعقدة لبدء العمل: يحتاج المستخدم فقط إلى إدخال معلمات سمك الخامة والعرض والكثافة والقطر والسرعة قبل البدء، وسيتم الباقي تلقائيًا عن طريق الحساب بالكمبيوتر لإتمامه.

4. مزودة بوظائف التسريع والتباطؤ التلقائي واليدوي.

فيديو

ماذا عن دعم Raloyal ؟

مهمة Raloyal هي: خلق وتقديم قيمة للعملاء.

لذلك كمؤسسة مع شعور قوي بالمسؤولية.

رالويلا يمكن أن تعطي commment إلى cusotmer: نحن لا نقدم فقط جرانت 1 سنة ، ولكن أيضا دعم الخدمة مدى الحياة.


يشمل الدعم: إعداد الماكينة وتدريبها وتوريد قطع الغيار.


لإعداد الجهاز ، لدى العميل طريقتان للاختيار بعد استلام الجهاز.

1: Raloyal توفير الفيديو تشغيل الجهاز ، الرسم ، دليل الخ للعملاء ،

تعلم معظم العملاء العملية جيدًا من خلال هذه المعلومات.


2 : Raloyal ترتيب خدمة tchincan لمصنع العملاء لإعداد الماكينة وتدريبها.


بغض النظر عن الطريقة التي يختارها العميل ، يمكننا أيضًا إنشاء مجموعة (نصح: wechat) ، والتي ستضع الخدمة التقنية والمبيعات ، بالإضافة إلى ذلك ، سيكون رئيس الشركة أيضًا هناك. مما يعني أنه عندما يكون لدى المشغل أي شك أو سؤال بشأن العملية ، يمكنه ترك رسالة للمجموعة ، وسيقوم فني الخدمة لدينا بالرد عليها بمجرد أن يراها.


بالمناسبة ، نقوم أيضًا بتحميل فيديو تشغيل الماكينة في webiste ، مسار الارتباط هو:

https://www.lyslitter.com/engineering/slitter-machine-operation-video/


لتوريد قطع الغيار ، Raloyal promisie ، سنقدم للعملاء قطع غيار الماكينة (آلة Raloyal) طوال العمر ، مما يعني أنه في أي وقت تحتاج فيه إلى جزء ، نحن هنا.

وتوفير الجزء بسعر التكلفة.


Raloyal ، شريكك المخلص.





ماذا عن دعم Raloyal ؟

مهمة Raloyal هي: خلق وتقديم قيمة للعملاء.

لذلك كمؤسسة مع شعور قوي بالمسؤولية.

رالويلا يمكن أن تعطي commment إلى cusotmer: نحن لا نقدم فقط جرانت 1 سنة ، ولكن أيضا دعم الخدمة مدى الحياة.


يشمل الدعم: إعداد الماكينة وتدريبها وتوريد قطع الغيار.


لإعداد الجهاز ، لدى العميل طريقتان للاختيار بعد استلام الجهاز.

1: Raloyal توفير الفيديو تشغيل الجهاز ، الرسم ، دليل الخ للعملاء ،

تعلم معظم العملاء العملية جيدًا من خلال هذه المعلومات.


2 : Raloyal ترتيب خدمة tchincan لمصنع العملاء لإعداد الماكينة وتدريبها.


بغض النظر عن الطريقة التي يختارها العميل ، يمكننا أيضًا إنشاء مجموعة (نصح: wechat) ، والتي ستضع الخدمة التقنية والمبيعات ، بالإضافة إلى ذلك ، سيكون رئيس الشركة أيضًا هناك. مما يعني أنه عندما يكون لدى المشغل أي شك أو سؤال بشأن العملية ، يمكنه ترك رسالة للمجموعة ، وسيقوم فني الخدمة لدينا بالرد عليها بمجرد أن يراها.


بالمناسبة ، نقوم أيضًا بتحميل فيديو تشغيل الماكينة في webiste ، مسار الارتباط هو:

https://www.lyslitter.com/engineering/slitter-machine-operation-video/


لتوريد قطع الغيار ، Raloyal promisie ، سنقدم للعملاء قطع غيار الماكينة (آلة Raloyal) طوال العمر ، مما يعني أنه في أي وقت تحتاج فيه إلى جزء ، نحن هنا.

وتوفير الجزء بسعر التكلفة.


Raloyal ، شريكك المخلص.
